Description:
Access level: public
Reference: SDOC-498608282-1362
Download: PDF

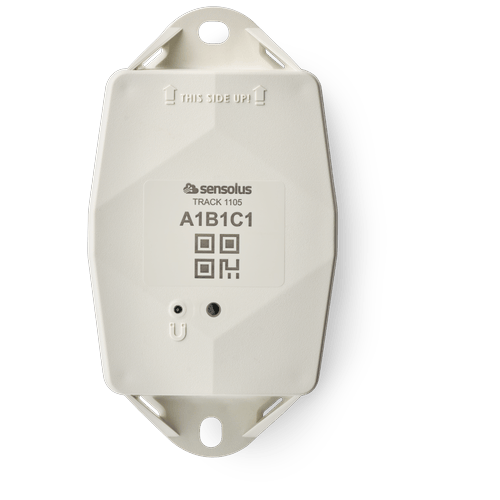

TRACK 1105 GNSS/Wi-Fi/BLE - NB-IoT/LTE-M www.sensolus.com | info@sensolus.com Der robuste stromsparende Tracker mit langer Batterielaufzeit mit NB-IoT- und LTE-M-Konnektivität und garantierter Datenwiederherstellung. Der Tracker bietet allgemeine Lokalisierung, Zonen- und Hochpräzision. Der Tracker verfügt über einen integrierten Temperatursensor und Stoßerkennung. Kompatibel mit mehreren externen Umgebungssensoren. Die Tracker-Firmware kann drahtlos aktualisiert werden. GNSS Wi-Fi scanning Bluetooth Geobeacon für Zonenpräzision Quuppa-getestet für hohe Präzision NB-IoT LTE-M Europa und Nordamerika Datenwiederherstellung IP69K & IP68 IK 09 Flammhemmend 130×72×36 mm 212 g (7,6 oz) Konnektivität NB-IoT und LTE-M • Energieeffizienter Sendeempfänger • Interne omnidirektionale Antenne • Bidirektionale Kommunikation • NB-IoT- und LTE-M-Bänder: Europa/Nordamerika • Datenwiederherstellung • OTA-Firmware-Update (NB-IoT oder LTE-M) Konnektivitätsplan • TRACK 1105 wird mit dem erweiterten Konnektivitätsplan geliefert Bluetooth Low Energy (BLE) Bluetooth Low Energy 5.0 Geolokalisierung GNSS Multi-GNSS-Konstellations-Chipset (GPS+GALILEO) BLE • Sensolus-Näherungs-Beacon-Erkennung • Erkennbar durch Zonen- und Hochpräzisionsanker Wi-Fi scanning • Wi-Fi-basierte Geolokalisierung • Wi-Fi 2,4 GHzTRACK 1105 GNSS/Wi-Fi/BLE - NB-IoT/LTE-M www.sensolus.com | info@sensolus.com Sensorik Intern • Aktivitätsüberwachung • Orientierungsüberwachung • Virtuelle Manipulationserkennung • Temperaturüberwachung • Bereich: -20°C bis 60°C (-4°F bis 140°F) • Typische Genauigkeit: +/- 0,25°C (+/- 0,45°F) • Worst-Case-Genauigkeit: +/- 1°C (+/- 1,8°F) • Konfigurierbare Stoßerkennung Externe BLE-Umgebungssensoren • Temperatur, Luftfeuchtigkeit • Füllstand, Kontakt, Magnet • Weitere BLE-Sensoren können hinzugefügt werden Aktivierung und Montage • Aktivierung und Montage • Aktivierungsanleitung • Löcher 7x9 mm (⁹/₃₂ * ²³/₆₄ in) für Schrauben oder Nieten. 115 mm (4¹⁷/₃₂ in) Abstand zwischen den Mittelpunkten der Montagelöcher. • Anweisungen zur Montage des Geräts sind im Sensolus-Dokumentationszentrum verfügbar. Mechanik & Design Antennen Alle Antennen sind intern Wasser- und Staubbeständigkeit IP68 & IP69K Größe 130x72x36 mm (5⅛ x 2⁵³⁄₆₄ x 1²⁷⁄₆₄ in) Stoßfestigkeit IK09 Gewicht 212 Gramm (7,6 oz) Fallschock und Vibration EN 60068 Farbe Weiß Betriebstemperatur -20°C bis 60°C (-4°F bis 140°F)* Die Spezifikationen bezüglich der Betriebstemperatur hängen von der Anwendung, den Installationsumständen und Umweltfaktoren wie Sonneneinstrahlung ab. Für weitere Informationen wenden Sie sich bitte an Sensolus. Die Batterielaufzeit kann beeinträchtigt werden, wenn Geräte über längere Zeiträume an den Extremen dieses Bereichs betrieben werden. Gehäuse • Schale: PBT + PC Abdeckung: PBT GF30% + TPE • Flammhemmend • UV-stabilisiert Batterie Standard 3-Zellen • Vom Benutzer austauschbarer Batteriepack (Li-SoCl₂) 10.800 mAh • 2,94 Gramm (0,1037 oz) LithiumTRACK 1105 GNSS/Wi-Fi/BLE - NB-IoT/LTE-M www.sensolus.com | info@sensolus.com Zertifizierungen Regulatorisch • CE • FCC • IC Bluetooth 5.0 Deklarations-ID D068598 Umwelt Fallschock in Bearbeitung Elektrische Sicherheit EN 62368-1 Benutzerinteraktion Geräteaktivierung Magnetische Aktivierung LED-Rückmeldung Grüne & rote LED-Rückmeldung am Gerät Synchronisierung von Ferneinstellungen • Sofort: Magnetaktivierung • Periodisch: Keine Benutzerinteraktion erforderlich Management-Services Diagnose • Vorhersage der Batterielaufzeit • Detaillierter Energieverbrauch • Geolokalisierungsdiagnose • Installation • Kommunikationsqualität Verwaltung • OTA-Firmware-Updates über NB-IoT, LTE-M und BLE • Fernkonfiguration • Tracker-Nutzungsprofile • Externe Umgebungssensoren Anwendungsdienste • Lokalisierung • Routen • Aktivität • Nutzung • Verbindbar mit Umgebungssensoren • Temperaturerkennung • Neigungserkennung • StoßerkennungTRACK 1105 GNSS/Wi-Fi/BLE - NB-IoT/LTE-M www.sensolus.com | info@sensolus.com Firmware-Konfiguration Kommunikationsdienst • Datenwiederherstellungsstrategie • Kommunikationsbedingungen Lokalisierungsdienst • Bewegungsbasiert, kontextbasiert, periodisch oder geplant • Konfigurierbare Aktualisierungsrate und Routenerkennung • Prioritätssequenz (GNSS, Wi-Fi scanning, Bluetooth Geobeacon) • GNSS-Fix-Parameter • Quuppa-zertifiziert für hohe Präzision • Innenerkennungsalgorithmus • Wi-Fi-Scan-Strategie • BLE-Scan-Strategie Allgemeine Konfiguration • Regelwerk-Konfiguration • Diagnoseebenen • Startmethoden • Präzise Zeitsynchronisation Orientierungsdienst Orientierungserkennungsparameter Umgebungssensorik • Abfrage- und Aggregationsstrategie • Alarme • Edge-Processing-Parameter Aktivitätsdienst Aktivitätserkennungsparameter Manipulationsdienst Konfiguration des virtuellen Manipulationsalgorithmus Stoßerkennung Stoßalgorithmus-Erkennungsparameter Sicherheit • Gerätespezifische Verschlüsselungsschlüssel • End-to-End-Payload-Verschlüsselung Chacha 20 • AES-verschlüsselte Firmware • Firmware-Upgrade erlaubt nur signierte Firmware-Images
Description:
Access level: public
Reference: SDOC-498608282-1395
Download: PDF
Installations- und Aktivierungsanleitung TRACK 1105 www.sensolus.com | info@sensolus.com November 21, 2025 9:47 AM Montage des Trackers Richtlinien zur Montage des Trackers finden Sie im Sensolus Dokumentationszentrum. Tracker-Aktivierung Die Aktivierung der Tracker erfolgt vorzugsweise bei klarem Himmel und nicht in Innenräumen (z. B. Fabrik oder Lager). Die Tracker sind bei Lieferung an Ihr Gelände nicht aktiviert. Ihr Abonnement auf der Plattform beginnt innerhalb von sechs Monaten nach dem Kauf. 1 Halten Sie einen Magneten etwa 5 Sekunden lang auf das Logo auf dem Tracker. → 2 Sie sehen zuerst eine rote LED. Entfernen Sie den Magneten noch nicht. → 3 Wenn die grüne LED blinkt, können Sie den Magneten entfernen. Ihr Tracker ist einsatzbereit. Fehlerbehebung bei der Aktivierung Die Aktivierung eines Trackers, der über das NB-IoT- oder LTE-M-Netzwerk kommuniziert, kann manchmal mit einer Verzögerung verbunden sein. Mit einer Verzögerung meinen wir, dass der Online-Status nicht innerhalb von 5 Minuten nach dem Halten des Magneten am Tracker erscheint. Dies ist meistens auf Bedingungen auf der Seite des Netzwerkbetreibers zurückzuführen. Wenn die Aktivierung nach 5 Minuten nicht erfolgreich war, versucht der Tracker nach 24 Stunden Wartezeit erneut zu aktivieren. Diese lange Zeitspanne ist oft ein Hindernis für den Beginn der Installation von Trackern an Anlagen und macht die Planung der Tracker-Installation umständlich, da es wichtig ist, Tracker nur zu installieren, wenn sie auf der Plattform als online erschienen sind. Um die 24-stündige Wartezeit zu umgehen, können Sie Folgendes tun: Wenn sich der Status nach 5 Minuten Wartezeit noch nicht auf “online” geändert hat, halten Sie den Magneten erneut für 5 Sekunden auf den Tracker, um einen neuen Aktivierungsversuch zu erzwingen. Versuchen Sie es alle 5 Minuten, bis der Online-Status erscheint. InstallationshinweiseInstallations- und Aktivierungsanleitung TRACK 1105 www.sensolus.com | info@sensolus.com November 21, 2025 9:47 AM Vermeiden Sie die Blockierung der Tracker-Sicht durch Metall- oder Karbonfaserwände. Diese schwächen oder blockieren die Hochfrequenzsignale. Platzieren Sie den Tracker so hoch wie möglich auf der Anlage, um eine gute Netzabdeckung zu gewährleisten. Stellen Sie sicher, dass die Montagefläche flach und sauber ist, für eine starke und dauerhafte Verbindung. Installieren Sie den Tracker nicht an Teilen, die häufig Stößen oder Vibrationen ausgesetzt sind. Installieren Sie den Tracker vertikal, mit dem Logo nach oben. Wenn Ihre Anlage in einer rauen Umgebung gehandhabt wird, können Sie den Tracker an einem geschützten Ort platzieren, jedoch niemals mit Metall oder Karbonfaser über dem Tracker. Stellen Sie sicher, dass der Tracker eine freie Sicht auf den Himmel hat. Vermeiden Sie es, den Tracker an einem Ort zu platzieren, an dem sich Wasser sammeln kann. Wenn Sie nicht vertikal installieren können, montieren Sie den Tracker nicht kopfüber. Es ist ratsam, ein wärmedämmendes Material wie Holz oder Kunststoff zwischen dem Tracker und der Metallanlage zu platzieren, wenn letztere längerer Sonneneinstrahlung ausgesetzt ist. Fehlerbehebung
  1. Halten Sie den Magneten weniger als 5 Sekunden auf den Tracker
  2. Die möglichen LED-Rückmeldungsoptionen sind: 1 Rote LED: Tracker ist nicht aktiviert → 2 Grüne LED: Tracker ist aktiviert und funktioniert ordnungsgemäß → 3 Keine LED: Tracker funktioniert nicht (wahrscheinlich leere Batterie -> Support kontaktieren)
Installations- und Aktivierungsanleitung TRACK 1105 www.sensolus.com | info@sensolus.com November 21, 2025 9:47 AM 4 Rote LED blinkt: Tracker ist beschäftigt Neuen Konfigurationsdownload auf dem Tracker erzwingen 1 Halten Sie einen Magneten etwa 5 Sekunden lang auf das Logo auf dem Tracker. Sie sehen eine grüne LED. → 2 Sie sehen eine rote und grüne LED. Entfernen Sie jetzt den Magneten. → 3 Die grüne LED blinkt mindestens 30 Sekunden lang. Ihr Tracker prüft auf neue Konfigurationen. → Sie sehen eine rote LED: Keine neue Konfiguration empfangen. Sie sehen eine grüne LED: Neue Konfigurationsein stellung empfangen.Installations- und Aktivierungsanleitung TRACK 1105 www.sensolus.com | info@sensolus.com November 21, 2025 9:47 AM Regulatory Information Federal Communication Commission Interference Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
  1. This device may not cause harmful interference, and
  2. This device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one of the following measures: • Reorient or relocate the receiving antenna. • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. FCC Caution: Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment. This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. Radiation Exposure Statement: This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator & your body. This equipment is not suitable for use in locations where children are likely to be present. Industry Canada Statement This device complies with ISED's licence-exempt RSSs. Operation is subject to the following two conditions: This device may not cause harmful interference, and This device must accept any interference received, including interference that may cause undesired operation. Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be chosen so that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful communication. RF Exposure Requirements: This equipment complies with Canada radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator and your body. Le présent appareil est conforme aux CNR d' ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:
  3. le dispositif ne doit pas produire de brouillage préjudiciable, et
  4. ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable. Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radio électrique à l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une communication satisfaisante. Déclaration d'exposition aux radiations: Cet équipement est conforme aux limites d'exposition aux rayonnements du Canada établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.
Description: TRACK 1000 1001 1040 1100 drill hole template. Use this to drill holes at the correct distances when installing a tracker on an asset.
Access level: public
Reference: SDOC-498608282-64
Download: PDF
115 mm Drilling hole patterns for TRACK 1000 1001 1040 1100 Do not scale this drawing! Print on A4 paper
Siehe die Installationsanleitung.
