Description:
Access level: public
Reference: SDOC-498608282-1338
Download: PDF

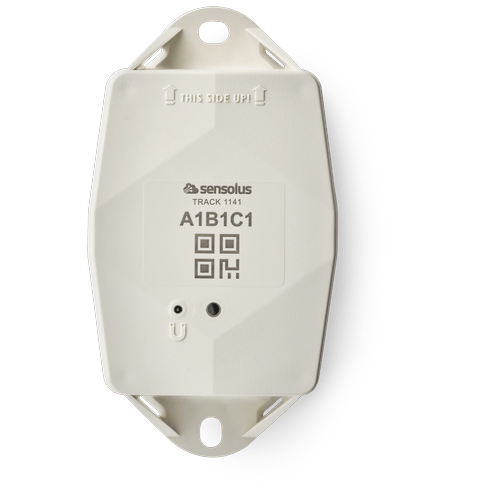

TRACK 1141 GNSS/BLE - NB-IoT www.sensolus.com | info@sensolus.com El tracker robusto de bajo consumo con larga vida útil de batería con conectividad NB-IoT y recuperación de datos garantizada. El tracker proporciona localización general, zona y alta precisión. El firmware del tracker puede actualizarse de forma remota. GNSS Baliza geográfica Bluetooth para precisión de zona NB-IoT Europa y Norteamérica Recuperación de datos IP69K & IP68 IK 09 Retardante de llama 130×72×36 mm 212 g (7,6 oz) Conectividad NB-IoT • Transceptor eficiente energéticamente • Antena omnidireccional interna • Comunicación bidireccional • Bandas NB-IoT: Europa/Norteamérica • Recuperación de datos • Actualización de firmware remota (NB-IoT) Bluetooth Low Energy (BLE) Bluetooth Low Energy 5.0 Geolocalización GNSS Chipset de constelación multi GNSS (GPS+GALILEO) BLE • Detección de baliza de proximidad Sensolus • Detectable por anclas de zona y alta precisión Sensores Internos • Monitoreo de actividad • Monitoreo de orientación • Detección de manipulación virtualTRACK 1141 GNSS/BLE - NB-IoT www.sensolus.com | info@sensolus.com Activación y montaje • Enlace del manual de activación • Orificios 7x9 mm para tornillos o remaches. 115 mm de distancia entre los centros de los orificios de montaje. • Las instrucciones para montar el dispositivo se pueden encontrar aquí. Mecánica y diseño Antenas Todas las antenas son internas Resistencia al agua y al polvo IP68 & IP69K Tamaño 130x72x36 mm (LWH) Resistencia al impacto IK09 Peso 212 gramos (7,6 oz) Choque por caída y vibración EN 60068 Color Blanco Temperatura de funcionamiento -20°C a 60°C* Las especificaciones respecto a la temperatura de funcionamiento dependen de la aplicación, las circunstancias de instalación y factores ambientales como la exposición al sol. Para más información, por favor contacte con Sensolus. La vida útil de la batería puede verse afectada cuando los dispositivos funcionan durante periodos prolongados en los extremos de este rango. Carcasa • Carcasa: PBT + PC Cubierta: PBT GF30% + TPE • Retardante de llama • Estabilizado UV Batería Estándar 3 celdas • Paquete de baterías reemplazable por el usuario (Li-SoCl₂) 10.500 mAh • 2,94 gramos de litio Certificaciones Regulatorio • CE • FCC Bluetooth 5.0 ID de declaración D068598 Seguridad eléctrica EN 62368-1TRACK 1141 GNSS/BLE - NB-IoT www.sensolus.com | info@sensolus.com Interacción del usuario Activación del dispositivo Activación magnética Retroalimentación LED Retroalimentación LED verde y roja en el dispositivo Sincronizar ajustes remotos • Instantáneo: Activación magnética • Periódico: No se requiere interacción del usuario Servicios de gestión Diagnósticos • Predicción de vida útil de la batería • Consumo de energía detallado • Diagnósticos de geolocalización • Instalación • Calidad de comunicación Gestión • Actualizaciones de firmware remotas por NB-IoT y BLE • Configuración remota • Perfiles de uso del tracker Servicios de aplicación • Localización • Trayectos • Actividad • Utilización Configuración del firmware Servicio de comunicación • Estrategia de recuperación de datos • Condiciones de comunicación Servicio de localización • Basado en movimiento, periódico o programado • Tasa de actualización configurable y detección de trayecto • Secuencia de prioridad (GNSS, baliza geográfica Bluetooth) • Parámetros de fijación GNSS • Algoritmo de detección interior • Estrategia de escaneo BLE Configuración general • Configuración del motor de reglas • Niveles de diagnóstico • Métodos de arranque • Sincronización temporal precisa Servicio de orientación Parámetros de detección de orientación Servicio de actividad Parámetros de detección de actividad Servicio de manipulación Configuración del algoritmo de manipulación virtual Seguridad • Claves de cifrado únicas por dispositivo • Cifrado de carga útil de extremo a extremo ChaCha 20 • Firmware cifrado AES • La actualización de firmware solo permite imágenes de firmware firmadas
Description:
Access level: public
Reference: SDOC-498608282-1574
Download: PDF
Manual de instalación y activación TRACK 1101 y TRACK 1141 www.sensolus.com | info@sensolus.com 21 de noviembre de 2025 9:47 Montaje del tracker Las instrucciones de montaje del tracker se encuentran aquí. Activación del tracker La activación de los trackers se realiza preferentemente en exteriores con cielo despejado, y no en interiores (por ejemplo, en una fábrica o almacén). Los trackers no se entregan activados. La suscripción en la plataforma comenzará en un plazo de seis meses a partir de la compra. 1 Sostenga un imán durante aproximadamente 5 segundos sobre el logotipo del tracker de activos. → 2 Primero verá un LED rojo. No retire el imán todavía. → 3 Cuando el LED verde parpadee, puede retirar el imán. El tracker está listo para su uso. Resolución de problemas de activación La activación de un tracker que se comunica a través de la red NB-IoT o LTE-M puede presentar en ocasiones un retraso. Por retraso se entiende que el estado en línea no aparece en los 5 minutos siguientes a haber acercado el imán al tracker. Esto se debe principalmente a las condiciones del operador de red. Si la activación no fue exitosa después de 5 minutos, el tracker intentará activarse de nuevo tras una espera de 24 horas. Este largo periodo de tiempo suele ser un obstáculo para comenzar a instalar los trackers en los activos y complica la planificación de la instalación, ya que es importante instalar los trackers únicamente cuando aparecen como activos en línea en la plataforma. Para evitar la espera de 24 horas, puede hacer lo siguiente: Si después de 5 minutos de espera el estado aún no ha cambiado a “en línea”, sostenga el imán de nuevo durante 5 segundos sobre el tracker para forzar un nuevo intento de activación. Repita cada 5 minutos hasta que aparezca el estado en línea. Recomendaciones de instalaciónManual de instalación y activación TRACK 1101 y TRACK 1141 www.sensolus.com | info@sensolus.com 21 de noviembre de 2025 9:47 Evite bloquear la vista del tracker con paredes de metal o fibra de carbono. Estas debilitan o bloquean las señales de radiofrecuencia. Coloque el tracker lo más alto posible en el activo para garantizar una buena cobertura de red. Asegúrese de que la superficie de montaje sea plana y esté limpia, para lograr una unión fuerte y duradera. No instale el tracker en partes que reciban choques o vibraciones frecuentes. Instale el tracker de forma vertical, con el logotipo hacia arriba. Si el activo opera en un entorno hostil, el tracker puede colocarse en una ubicación protegida, pero nunca con metal o fibra de carbono por encima del tracker. Asegúrese de que el tracker tenga visión despejada del cielo. Evite colocar el tracker en un lugar donde pueda acumularse agua. Si no es posible instalarlo de forma vertical, no monte el tracker boca abajo. Se recomienda colocar un material de aislamiento térmico, como madera o plástico, entre el tracker y el activo metálico si este último está expuesto de forma prolongada a la luz solar. Resolución de problemas
  1. Coloque el imán sobre el tracker durante menos de 5 segundos
  2. Las posibles indicaciones del LED son: LED rojo: el tracker no está activado LED verde: el tracker está activado y funciona correctamente Sin LED: el tracker no funciona (probablemente batería agotada -> contacte con soporte) LED rojo parpadeando: el tracker está ocupado Forzar la descarga de una nueva configuración en el tracker
Manual de instalación y activación TRACK 1101 y TRACK 1141 www.sensolus.com | info@sensolus.com 21 de noviembre de 2025 9:47 1 Sostenga un imán durante aproximadamente 5 segundos sobre el logotipo del tracker de activos. Verá un LED verde. → 2 Verá un LED rojo y un LED verde. Retire ahora el imán. → 3 El LED verde parpadea durante un mínimo de 30 segundos. El tracker está comprobando si hay nuevas configuraciones. → Se muestra un LED rojo: no se recibió ninguna configuración nueva. Se muestra un LED verde: se recibió una nueva configuración. Información regulatoria Declaración de interferencias de la Comisión Federal de Comunicaciones This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
  1. This device may not cause harmful interference, and
  2. This device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one of the following measures: • Reorient or relocate the receiving antenna. • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. FCC Caution: Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment. This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. Radiation Exposure Statement: This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator & your body. This equipment is not suitable for use in locations where children are likely to be present. Declaración de Industry Canada This device complies with ISED's licence-exempt RSSs.
Manual de instalación y activación TRACK 1101 y TRACK 1141 www.sensolus.com | info@sensolus.com 21 de noviembre de 2025 9:47 Operation is subject to the following two conditions: This device may not cause harmful interference, and This device must accept any interference received, including interference that may cause undesired operation. Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be chosen so that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful communication. RF Exposure Requirements: This equipment complies with Canada radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator and your body. Le présent appareil est conforme aux CNR d' ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:
  1. le dispositif ne doit pas produire de brouillage préjudiciable, et
  2. ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable. Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radio électrique à l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une communication satisfaisante. Déclaration d'exposition aux radiations: Cet équipement est conforme aux limites d'exposition aux rayonnements du Canada établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.
Description: TRACK 1000 1001 1040 1100 drill hole template. Use this to drill holes at the correct distances when installing a tracker on an asset.
Access level: public
Reference: SDOC-498608282-64
Download: PDF
115 mm Drilling hole patterns for TRACK 1000 1001 1040 1100 Do not scale this drawing! Print on A4 paper
Consulte las instrucciones de instalación.
