Description:
Access level: public
Reference: SDOC-498608282-1361
Download: PDF

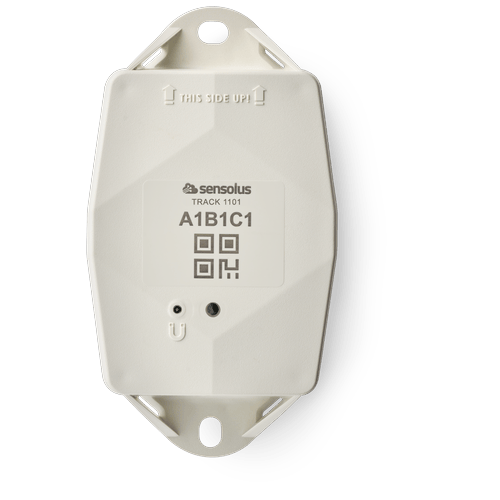

TRACK 1101 Blanc GNSS/Wi-Fi/BLE - NB-IoT www.sensolus.com | info@sensolus.com Le tracker robuste basse consommation avec longue autonomie de batterie doté d'une connectivité NB-IoT et d'une récupération de données garantie. Le tracker offre une localisation générale, de zone et haute précision. Le tracker est équipé d'un capteur de température intégré et d'une détection de chocs. Compatible avec plusieurs capteurs environnementaux externes. Le firmware du tracker peut être mis à jour à distance. GNSS Balayage Wi-Fi Géobalise Bluetooth pour précision de zone Testé Quuppa pour haute précision NB-IoT Europe et Amérique du Nord Récupération de données IP69K & IP68 IK 09 Ignifuge 130×72×36 mm 212 g (7,6 oz) Connectivité NB-IoT • Émetteur-récepteur économe en énergie • Antenne omnidirectionnelle interne • Communication bidirectionnelle • Bandes NB-IoT : Europe/Amérique du Nord • Récupération de données • Mise à jour du firmware à distance (NB-IoT) Bluetooth Low Energy (BLE) Bluetooth Low Energy 5.0 Géolocalisation GNSS Chipset multi-constellation GNSS (GPS+GALILEO) BLE • Détection de balises de proximité Sensolus • Détectable par les ancres de zone et haute précision Balayage Wi-Fi • Géolocalisation basée sur Wi-Fi • Wi-Fi 2,4 GHzTRACK 1101 Blanc GNSS/Wi-Fi/BLE - NB-IoT www.sensolus.com | info@sensolus.com Capteurs Internes • Surveillance de l'activité • Surveillance de l'orientation • Détection de manipulation virtuelle • Surveillance de température • plage : -20°C à 60°C (-4°F à 140°F) • précision typique : +/- 0,25°C (+/- 0,45°F) • précision dans le pire des cas : +/- 1°C (+/- 1,8°F) • Détection de chocs configurable Capteurs BLE environnementaux • Température, humidité • Niveau de remplissage, contact, aimant • D'autres capteurs BLE peuvent être ajoutés Activation et montage • Activation et montage • Manuel d'activation • Trous de 7x9 mm (⁹/₃₂ * ²³/₆₄ po) pour vis ou rivets. Distance de 115 mm (4¹⁷/₃₂ po) entre les centres des trous de montage. • Les instructions pour monter l'appareil sont disponibles dans le centre de documentation Sensolus. Mécanique et conception Antennes Toutes les antennes sont internes Résistance à l'eau et à la poussière IP68 & IP69K Dimensions 130x72x36 mm (5⅛ x 2⁵³⁄₆₄ x 1²⁷⁄₆₄ po) Résistance aux chocs IK09 Poids 212 grammes (7,6 oz) Choc de chute et vibrations EN 60068 Couleur Blanc Température de fonctionnement -20°C à 60°C (-4°F à 140°F)* Les spécificités concernant la température de fonctionnement dépendent de l'application, des circonstances d'installation et des facteurs environnementaux tels que l'exposition au soleil. Pour plus d'informations, veuillez contacter Sensolus. La durée de vie de la batterie peut être affectée lorsque les appareils fonctionnent pendant de longues périodes aux extrémités de cette plage. Boîtier • Coque : PBT + PC Couvercle : PBT GF30% + TPE • Ignifuge • Stabilisé aux UV Batterie Standard 3 cellules • Pack de batteries remplaçable par l'utilisateur (Li-SoCl₂) 10500 mAh • 2,94 grammes (0,1037 oz) de lithiumTRACK 1101 Blanc GNSS/Wi-Fi/BLE - NB-IoT www.sensolus.com | info@sensolus.com Certifications Réglementaire • CE • FCC • IC Bluetooth 5.0 ID de déclaration D068598 Environnementale Choc de chute en cours Sécurité électrique EN 62368-1 Interaction utilisateur Activation de l'appareil Activation magnétique Retour LED Retour LED vert et rouge sur l'appareil Synchroniser les paramètres à distance • Instantané : Activation magnétique • Périodique : Aucune interaction utilisateur nécessaire Services de gestion Diagnostics • Prédiction de la durée de vie de la batterie • Consommation d'énergie détaillée • Diagnostics de géolocalisation • Installation • Qualité de communication Gestion • Mises à jour du firmware à distance via NB-IoT et BLE • Configuration à distance • Profils d'utilisation du tracker • Capteurs environnementaux externes Services applicatifs • Localisation • Trajets • Activité • Utilisation • Connectable avec des capteurs environnementaux • Détection de température • Détection d'inclinaison • Détection de chocsTRACK 1101 Blanc GNSS/Wi-Fi/BLE - NB-IoT www.sensolus.com | info@sensolus.com Configuration du firmware Service de communication • Stratégie de récupération de données • Conditions de communication Service de localisation • Basé sur le mouvement, basé sur le contexte, périodique ou planifié • Taux de mise à jour configurable et détection de trajet • Séquence de priorité (GNSS, balayage Wi-Fi, géobalise Bluetooth) • Paramètres de fix GNSS • Certifié Quuppa pour haute précision • Algorithme de détection intérieure • Stratégie de balayage Wi-Fi • Stratégie de balayage BLE Configuration générale • Configuration du moteur de règles • Niveaux de diagnostic • Méthodes de démarrage • Synchronisation temporelle précise Service d'orientation Paramètres de détection d'orientation Détection environnementale • Stratégie d'interrogation et d'agrégation • Alertes • Paramètres de traitement en périphérie Service d'activité Paramètres de détection d'activité Service de manipulation Configuration de l'algorithme de manipulation virtuelle Détection de chocs Paramètres de détection de l'algorithme de chocs Sécurité • Clés de chiffrement uniques par appareil • Chiffrement de bout en bout de la charge utile Chacha 20 • Firmware chiffré AES • La mise à jour du firmware autorise uniquement les images de firmware signées
Description:
Access level: public
Reference: SDOC-498608282-1467
Download: PDF
Manuel d'installation et d'activation TRACK 1101 et TRACK 1141 www.sensolus.com | info@sensolus.com November 21, 2025 9:47 AM Montage du tracker Les directives de montage du tracker se trouvent ici. Activation du tracker L'activation des trackers est de préférence effectuée par ciel dégagé et non en intérieur (ex. : usine ou entrepôt). Les trackers ne sont pas activés lors de la livraison. Leur abonnement sur la plateforme commencera dans les six mois suivant l'achat. 1 Maintenir un aimant environ 5 secondes sur le logo du tracker d'actif. → 2 Vous verrez d'abord une LED rouge. Ne pas encore retirer l'aimant. → 3 Lorsque la LED verte clignote, vous pouvez retirer l'aimant. Votre tracker est prêt à l'emploi. Dépannage de l'activation L'activation d'un tracker qui communique via le réseau NB-IoT ou LTE-M peut parfois s'accompagner d'un délai. Par délai, on entend que le statut en ligne n'apparaît pas dans les 5 minutes suivant l'application de l'aimant sur le tracker. Cela est principalement dû aux conditions de l'opérateur réseau. Si l'activation n'a pas réussi après 5 minutes, le tracker tentera de s'activer à nouveau après 24 heures. Cette longue période est souvent un obstacle au démarrage de l'installation des trackers sur les équipements et complique le calendrier d'installation, car il est important de n'installer les trackers que lorsqu'ils sont apparus comme en ligne sur la plateforme. Pour contourner l'attente de 24 heures, procéder comme suit : Si après 5 minutes d'attente le statut n'a pas encore changé en « en ligne », maintenir à nouveau l'aimant 5 secondes sur le tracker pour forcer une nouvelle tentative d'activation. Répéter toutes les 5 minutes jusqu'à ce que le statut en ligne apparaisse. Conseils d'installationManuel d'installation et d'activation TRACK 1101 et TRACK 1141 www.sensolus.com | info@sensolus.com November 21, 2025 9:47 AM Éviter de bloquer la vue du tracker avec des murs en métal ou en fibre de carbone. Ils affaiblissent ou bloquent les signaux radiofréquence. Placer le tracker aussi haut que possible sur l'équipement pour assurer une bonne couverture réseau. S'assurer que la surface de montage est plane et propre, pour une liaison solide et durable. Ne pas installer le tracker sur des pièces soumises à des chocs ou vibrations fréquents. Installer le tracker verticalement, avec le logo orienté vers le haut. Si l'équipement est utilisé dans un environnement difficile, le tracker peut être placé dans un endroit protégé, mais jamais avec du métal ou de la fibre de carbone au-dessus. S'assurer que le tracker a une vue dégagée sur le ciel. Éviter de placer le tracker dans un endroit où de l'eau peut s'accumuler. Si une installation verticale est impossible, ne pas monter le tracker à l'envers. Il est conseillé de placer un matériau isolant thermique, comme du bois ou du plastique, entre le tracker et l'équipement métallique si ce dernier est soumis à une exposition prolongée au soleil. Dépannage
  1. Poser l'aimant sur le tracker pendant moins de 5 secondes
  2. Les retours LED possibles sont : LED rouge : tracker non activé LED verte : tracker activé et fonctionnant correctement Aucune LED : le tracker ne fonctionne pas (batterie probablement déchargée → contacter le support) LED rouge clignotante : le tracker est occupé Forcer le téléchargement d'une nouvelle configuration sur le tracker
Manuel d'installation et d'activation TRACK 1101 et TRACK 1141 www.sensolus.com | info@sensolus.com November 21, 2025 9:47 AM 1 Maintenir un aimant environ 5 secondes sur le logo du tracker d'actif. Une LED verte s'allumera. → 2 Vous verrez une LED rouge et verte. Retirer maintenant l'aimant. → 3 La LED verte clignote pendant au moins 30 secondes. Le tracker vérifie les nouvelles configurations. → LED rouge : aucune nouvelle configuration reçue. LED verte : nouveau paramètre de configuration reçu.Manuel d'installation et d'activation TRACK 1101 et TRACK 1141 www.sensolus.com | info@sensolus.com November 21, 2025 9:47 AM Regulatory Information Federal Communication Commission Interference Statement This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
  1. This device may not cause harmful interference, and
  2. This device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one of the following measures: • Reorient or relocate the receiving antenna. • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. FCC Caution: Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment. This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. Radiation Exposure Statement: This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator & your body. This equipment is not suitable for use in locations where children are likely to be present. Industry Canada Statement This device complies with ISED's licence-exempt RSSs. Operation is subject to the following two conditions: This device may not cause harmful interference, and This device must accept any interference received, including interference that may cause undesired operation. Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be chosen so that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful communication. RF Exposure Requirements: This equipment complies with Canada radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator and your body. Le présent appareil est conforme aux CNR d' ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:
  3. le dispositif ne doit pas produire de brouillage préjudiciable, et
  4. ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable. Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radio électrique à l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une communication satisfaisante. Déclaration d'exposition aux radiations: Cet équipement est conforme aux limites d'exposition aux rayonnements du Canada établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps.
Description: TRACK 1000 1001 1040 1100 drill hole template. Use this to drill holes at the correct distances when installing a tracker on an asset.
Access level: public
Reference: SDOC-498608282-64
Download: PDF
115 mm Drilling hole patterns for TRACK 1000 1001 1040 1100 Do not scale this drawing! Print on A4 paper
Voir les instructions d’installation.
