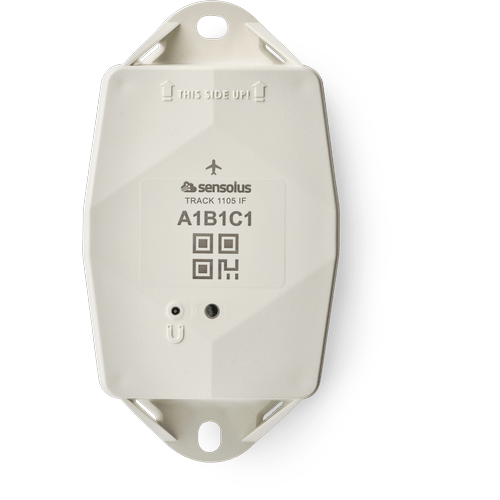

TRACK 1105 IF
GNSS/Wi-Fi/BLE - NB-IoT/LTE-M
www.sensolus.com | info@sensolus.com
Le tracker robuste à basse consommation avec longue
autonomie de batterie avec connectivité NB-IoT et
LTE-M et récupération de données garantie. Le tracker
fournit une localisation générale, une précision de zone
et une haute précision. Le tracker est équipé d'un
capteur de température intégré et d'une détection de
chocs. Compatible avec plusieurs capteurs
environnementaux externes. Le firmware du tracker
peut être mis à jour à distance. Ce tracker est certifié
DO-160.
GNSS
Balayage Wi-Fi
Géobalise Bluetooth pour précision de zone
NB-IoT
LTE-M
Certifié en vol
Plan de connectivité étendu
Récupération de données
IP65 & IP38 en cours
IK 09 en cours
Ignifuge
130×72×36 mm
212g (7,6 oz)
Connectivité
NB-IoT / LTE-M
•
Émetteur-récepteur économe en énergie
•
Antenne omnidirectionnelle interne
•
Communication bidirectionnelle
•
Récupération de données
•
Mise à jour du firmware à distance (NB-IoT/LTE-M)
Bluetooth Low Energy (BLE)
Bluetooth Low Energy 5.0
Plan de connectivité
Le TRACK 1105 IF dispose du plan de connectivité étendu.
Géolocalisation
GNSS
Chipset multi-constellation GNSS (GPS+GALILEO)
BLE
•
Détection de balise de proximité Sensolus
•
Détectable par les ancres de zone
Balayage Wi-Fi
•
Géolocalisation basée sur Wi-Fi
•
Wi-Fi 2,4 GHzTRACK 1105 IF
GNSS/Wi-Fi/BLE - NB-IoT/LTE-M
www.sensolus.com | info@sensolus.com
Capteurs
Internes
•
Surveillance de l'activité
•
Surveillance de l'orientation
•
Détection de manipulation virtuelle
•
Surveillance de température
•
plage : -20°C à 60°C (-4°F à 140°F)
•
précision typique : +/- 0,25°C (+/- 0,45°F)
•
précision dans le pire des cas : +/- 1°C (+/- 1,8°F)
•
Détection de chocs configurable
Capteurs BLE environnementaux
•
Température & humidité
•
D'autres capteurs BLE peuvent être demandés
Mécanique et conception
Antennes
Toutes les antennes sont internes
Résistance à l'eau et à la poussière
IP65 & IP68
Dimensions
130x72x36 mm
(5⅛ x 2⁵³⁄₆₄ x 1²⁷⁄₆₄ in)
Résistance aux chocs
IK09 en cours
Poids
205 grammes (7,23 oz)
Choc de chute et vibrations
EN 60068
Couleur
Blanc
Température de fonctionnement
-20°C à 60°C
(-4°F à 140°F)*
Les spécificités concernant la température de fonctionnement dépendent de
l'application, des circonstances d'installation et des facteurs environnementaux
tels que l'exposition au soleil. Pour plus d'informations, veuillez contacter
Sensolus. La durée de vie de la batterie peut être affectée lorsque les appareils
fonctionnent pendant de longues périodes aux extrémités de cette plage.
Boîtier
•
Coque : PBT/PC 29 TM-Z2 FR UV LS
•
Ignifuge
•
Stabilisé aux UV
Batterie
Standard 3 cellules
•
Pack de batteries remplaçable par l'utilisateur (Li-SoCl2) 5
200 mAh + condensateur hybride
•
1,44 gramme (0,0507 oz) de lithium, 2 cellules de 0,72
gramme (0,0253 oz)
•
Conforme à 49 CFR 172.102 Special Provision 388TRACK 1105 IF
GNSS/Wi-Fi/BLE - NB-IoT/LTE-M
www.sensolus.com | info@sensolus.com
Certifications
Réglementaire
En cours
Bluetooth 5.0
ID de déclaration en cours
DO-160
•
Section 21 catégorie H
•
EASA AMC1 CAT.GEN.MPA.140 (d)(3)(ii)(B)
Certifications de batterie
•
UN 38.3
•
UL 1642
Interaction utilisateur
Activation de l'appareil
Activation magnétique
Retour LED
Retour LED vert et rouge sur l'appareil
Synchroniser les paramètres à distance
•
Instantané : Activation magnétique
•
Périodique : Aucune interaction utilisateur nécessaire
Services de gestion
Diagnostics
•
Prédiction de la durée de vie de la batterie
•
Consommation d'énergie détaillée
•
Diagnostics de géolocalisation
•
Installation
•
Qualité de communication
Gestion
•
Mises à jour du firmware à distance via NB-IoT/LTE-M et
BLE
•
Configuration à distance
•
Profils d'utilisation du tracker
•
Capteurs environnementaux externes
Services applicatifs
•
Localisation
•
Trajets
•
Activité
•
Utilisation
•
Détection de température
•
Connectable avec des capteurs environnementaux
•
Détection d'inclinaison
•
Détection de chocsTRACK 1105 IF
GNSS/Wi-Fi/BLE - NB-IoT/LTE-M
www.sensolus.com | info@sensolus.com
Configuration du firmware
Service de communication
•
Stratégie de récupération de données
•
Conditions de communication
•
Commutation intelligente entre LTE-M et NB-IoT
Service de localisation
•
Basé sur le mouvement, sur le contexte, périodique ou
planifié
•
Taux de mise à jour et détection de trajet configurables
•
Séquence de priorité (GNSS, balayage Wi-Fi, géobalise
Bluetooth)
•
Paramètres de fix GNSS
•
Algorithme de détection intérieure
•
Stratégie de balayage Wi-Fi
•
Stratégie de balayage BLE
Configuration générale
•
Configuration du moteur de règles
•
Niveaux de diagnostic
•
Méthodes de démarrage
•
Synchronisation temporelle précise
Service d'orientation
Paramètres de détection d'orientation
Détection environnementale
•
Stratégie d'interrogation et d'agrégation
•
Alertes
•
Paramètres de traitement en périphérie
Service d'activité
Paramètres de détection d'activité
Service de manipulation
Configuration de l'algorithme de manipulation virtuelle
Détection de chocs
Paramètres de l'algorithme de détection de chocs
Détection en vol (aéronef tolérant T-PED)
•
AMC1 CAT.GEN.MPA.140 (d)(3)(ii)(A)(a) & (d)(3)(ii)(A)(b)
•
AC91.21-1D chapitre 10
Sécurité
•
Clés de chiffrement uniques par appareil
•
Chiffrement de bout en bout de la charge utile Chacha 20
•
Firmware chiffré AES
•
La mise à jour du firmware autorise uniquement les images
de firmware signées
Installation and activation manual TRACK 1105 IF (pdf)
Installation and activation manual TRACK 1105 IF (pdf)
Description:
Access level: sensolus-internal
Reference: SDOC-498608282-1643
Download: PDF
Access level: sensolus-internal
Reference: SDOC-498608282-1643
Download: PDF
Installation and activation manual TRACK 1105 IF
www.sensolus.com | info@sensolus.com
June 30, 2026 9:00 AM
Mounting the tracker
Guidelines how to mount the tracker can be found here.
Tracker activation
Activation of the trackers is preferably done with clear skies, and not inside (e.g. factory or warehouse).
Trackers are not activated when delivered to your premises.
Their subscription in the platform will start within six months of purchase.
1
Hold a magnet for
about 5 seconds on
top of the logo on the
asset tracker.
→
2
You will first see a red
LED. Do not remove
the magnet yet.
→
3
When the green LED
is blinking you can
remove the magnet.
Your tracker is ready
for use.
Activation troubleshooting
Activating a tracker that communicates over the NB-IoT or LTE-M network can sometimes come with a delay. With a delay we
mean that the online status doesn't appear within 5 minutes after holding the magnet to the tracker. This is mostly due to
conditions on the network operator site.
If the activation wasn't successful after 5 minutes the tracker will try again to activate again after waiting 24 hours.
This long period of time is often an obstacle to start installing trackers to assets and makes the timing of the installation of the
trackers cumbersome as it is important to only install trackers when they appeared as online on the platform.
To overcome to 24 hours waiting time, you can do the following:
If after 5 minutes of waiting and the status didn't change yet to “online” hold the magnet again for 5 seconds on top of the
tracker to enforce a new attempt for activation. Keep trying every 5 minutes until the Online status appears.
Installation advice
Avoid blocking the tracker's view
with metal or carbonfibre walls.
They weaken or block the
radiofrequency signals.
Place the tracker as high as
possible on the asset to ensure
good network coverage.
Make sure the mounting surface
is flat and clean, for a strong and
durable bond.
Do not install the tracker on
parts that receive frequent
shocks or vibrations.Installation and activation manual TRACK 1105 IF
www.sensolus.com | info@sensolus.com
June 30, 2026 9:00 AM
Install the tracker vertically, with
the logo facing up.
If your asset is handled in a rough
environment, you can place the
tracker in a protected location,
but never with metal or
carbonfibre above the tracker.
Make sure the tracker has a clear
view on the sky.
Avoid placing the tracker in a
place that can collect water.
If you can't install vertically, do
not mount the tracker upside
down.
Place thermal insulation material,
such as wood or plastic, between
the tracker and the metal asset if
the asset produces heat — for
example, engines.
Troubleshooting
- Put the magnet on the tracker for less than 5 seconds
- The possible LED feedback options are: Red LED: Tracker is not activated Green LED: Tracker is activated and working properly No LED: tracker is not functioning (probably dead battery -> contact support) Red LED is blinking: Tracker is busy
- This device may not cause harmful interference, and
- This device must accept any interference received, including interference that may cause undesired operation. This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one of the following measures: • Reorient or relocate the receiving antenna. • Increase the separation between the equipment and receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio/TV technician for help. FCC Caution: Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate this equipment. This transmitter must not be co-located or operating in conjunction with any other antenna or transmitter. Radiation Exposure Statement: This equipment complies with FCC radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator & your body. This equipment is not suitable for use in locations where children are likely to be present. Industry Canada Statement This device complies with ISED's licence-exempt RSSs. Operation is subject to the following two conditions: This device may not cause harmful interference, and This device must accept any interference received, including interference that may cause undesired operation. Under Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain approved for the transmitter by Industry Canada. To reduce potential radio interference to other users, the antenna type and its gain should be chosen so that the equivalent isotropically radiated power (e.i.r.p.) is not more than that necessary for successful communication. RF Exposure Requirements: This equipment complies with Canada radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator and your body. Le présent appareil est conforme aux CNR d' ISED applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:
- le dispositif ne doit pas produire de brouillage préjudiciable, et
- ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable. Conformément à la réglementation d'Industrie Canada, le présent émetteur radio peut fonctionner avec une antenne d'un type et d'un gain maximal (ou inférieur) approuvé pour l'émetteur par Industrie Canada. Dans le but de réduire les risques de brouillage radio électrique à l'intention des autres utilisateurs, il faut choisir le type d'antenne et son gain de sorte que la puissance isotrope rayonnée équivalente (p.i.r.e.) ne dépasse pas l'intensité nécessaire à l'établissement d'une communication satisfaisante. Déclaration d'exposition aux radiations: Cet équipement est conforme aux limites d'exposition aux rayonnements du Canada établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec un minimum de 20 cm de distance entre la source de rayonnement et votre corps. Note: Use of our tracking solution with third-party shipping, courier, and logistics services might be subject to those providers' applicable terms and conditions. Users are responsible for reviewing and complying with all relevant third-party terms. Sensolus makes no representations regarding and assumes no liability for third-party terms or services, nor for any user non-compliance with third-party terms.
Fonctionnement du TRACK 1105 IF
Le tracker utilise un algorithme de détection en vol qui détecte automatiquement le décollage. Lors de la détection, il désactive automatiquement toutes les transmissions radio pendant toute la durée du vol et rallume la radio après l’atterrissage. Conception matérielle sécurisée pour l’aviation :- Batterie : 5200 mAh + condensateur hybride, teneur en lithium inférieure à 2 g — sous le seuil de transport aérien IATA/ICAO
- Boîtier : capteur dédié de surveillance de la pression avec 2 orifices de ventilation
Certifications
- DO-160G — certification d’essai environnemental pour l’aviation (vibrations, altitude, température, CEM pour matériel embarqué). Il s’agit du minimum légal pour tout appareil électronique à bord d’un avion commercial.
- Approbation IATA — un cadre reconnu par l’industrie qui aide à simplifier la voie vers l’acceptation par les transporteurs. Voir la fiche IATA ONE Source.
- Approbation spécifique à la compagnie aérienne — en plus de l’IATA, les compagnies aériennes individuelles peuvent exiger leur propre approbation. Actuellement approuvé par : AeroLogic, Air Canada, American Airlines, Avianca Cargo, Challenge Group, FedEx Cargo, Korean Air, Lufthansa Cargo, Qatar Airways. Faites-nous savoir quelle(s) compagnie(s) aérienne(s) sont pertinentes pour votre cas d’usage afin que nous puissions assurer le suivi des approbations requises.
